不銹鋼表面損傷和附著外來物的處理方法

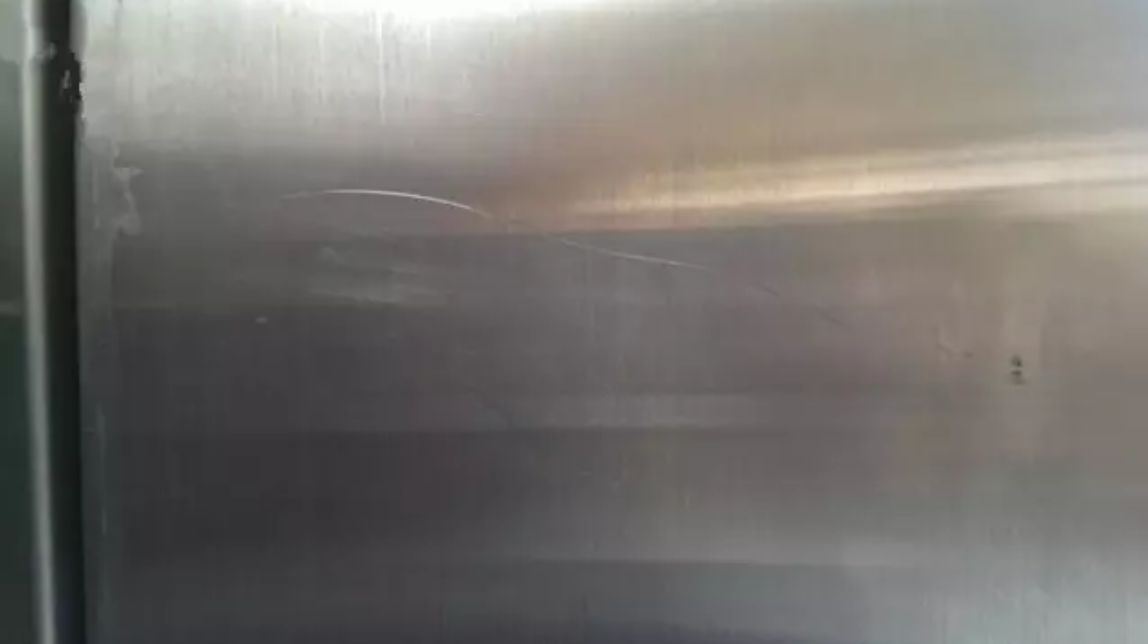

劃痕
無錫不銹鋼板廠家無錫漢能不銹鋼2020年8月20日訊 為了防止工藝潤滑劑或生成物和/或污物積留，必須對(duì)劃痕和其它粗糙表面進(jìn)行機(jī)械清理(如干噴砂,磨料用玻璃珠)。
粉塵
工業(yè)制作經(jīng)常是在有粉塵的場(chǎng)地進(jìn)行，空氣中常帶有許多粉塵，它們不斷地落在設(shè)備表面。它們可以用水或堿性溶液去除掉。不過，有附著力的塵垢需要高壓水或蒸氣進(jìn)行清理。

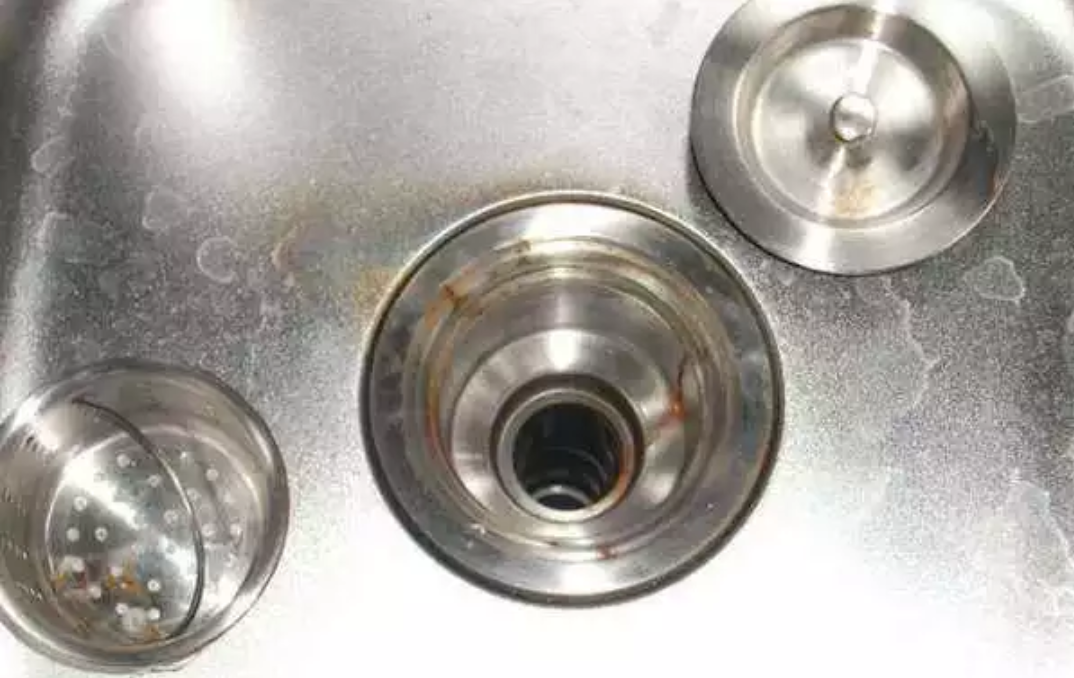

銹斑
制作前或制作過程中有時(shí)會(huì)看到不銹鋼產(chǎn)品或設(shè)備上生銹，這說明表面受到嚴(yán)重污染。設(shè)備投入使用前必須把銹清除掉，徹底清理過的表面應(yīng)通過鐵試驗(yàn)和/或水試驗(yàn)進(jìn)行檢驗(yàn)。

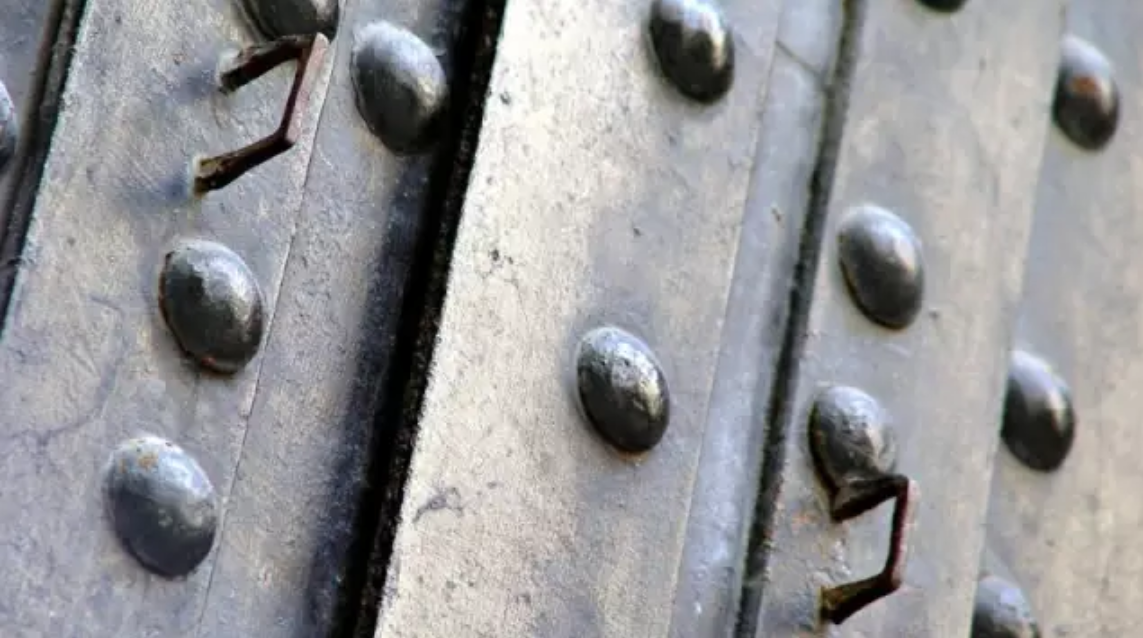

浮鐵粉或嵌入的鐵
在任何表面上，游離鐵都會(huì)生銹并使不銹鋼產(chǎn)生腐蝕。因此，必須清除。浮粉一般可隨粉塵一起清除掉。有些粘著力很強(qiáng)，必須按嵌入的鐵處理。除粉塵外，表面鐵的來源很多，其中包括用普通碳鋼鋼絲刷清理和用以前在普碳鋼，低合金鋼或鑄鐵件上使用過的砂子、玻璃珠或其它磨料進(jìn)行噴丸處理，或在不銹鋼部件及設(shè)備附近對(duì)前面提到的非不銹鋼制品進(jìn)行修磨。在下料或吊過過程中如果不對(duì)不銹鋼采取保護(hù)措施，鋼絲繩、吊具和工作臺(tái)面上的鐵很容易嵌入或玷污表面。
粗糙的研磨和機(jī)加工
研磨和機(jī)加工都會(huì)造成表面粗糙，留有凹槽，重疊和毛刺等缺陷。每種缺陷也可能使金屬表面損傷到一定深度，以至于受損傷的金屬表面無法通過酸洗，電拋光或噴丸(如干噴砂,磨料用玻璃珠)等方法清理掉。粗糙表面能夠成為發(fā)生腐蝕和沉積生成物的發(fā)源地，重焊前清理焊縫缺陷或清除多余的焊縫加強(qiáng)高都不能用粗磨進(jìn)行研磨。對(duì)后一種情況，應(yīng)再用細(xì)磨料研磨。

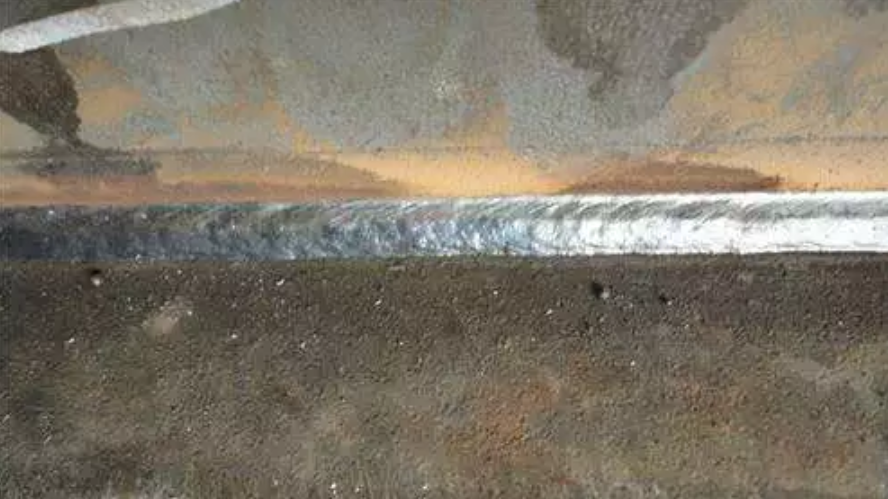

焊接缺陷
焊接缺陷如：咬邊、未焊透、密集氣孔和裂紋不僅降低接頭的牢固性，而且還會(huì)成為縫隙腐蝕的腐蝕源。改善這種結(jié)果進(jìn)行清理操作時(shí)，它們還會(huì)夾帶固體顆粒。這些缺陷可通過重新焊接或修磨后重焊進(jìn)行修補(bǔ)。
焊劑
利用焊劑進(jìn)行焊接的工藝有手工焊，帶焊劑芯電弧焊和埋弧焊，這些焊接工藝都會(huì)在表面留下細(xì)小的焊劑顆粒，普通的清理方法無法將它們清除掉。這此顆粒將是縫隙腐蝕的腐蝕源，必須采用機(jī)械清理方法去除這些殘留焊劑。
殘余粘合劑
撕掉膠帶和保護(hù)紙時(shí)，粘合劑總有一部分殘留在不銹鋼表面。如果粘全劑還沒硬，可以用有機(jī)熔劑去除。但是，當(dāng)曝露在光和/或空氣中時(shí)，粘合劑變硬，形成縫隙腐蝕的腐蝕源。然后需要用細(xì)磨料進(jìn)行機(jī)械清理。

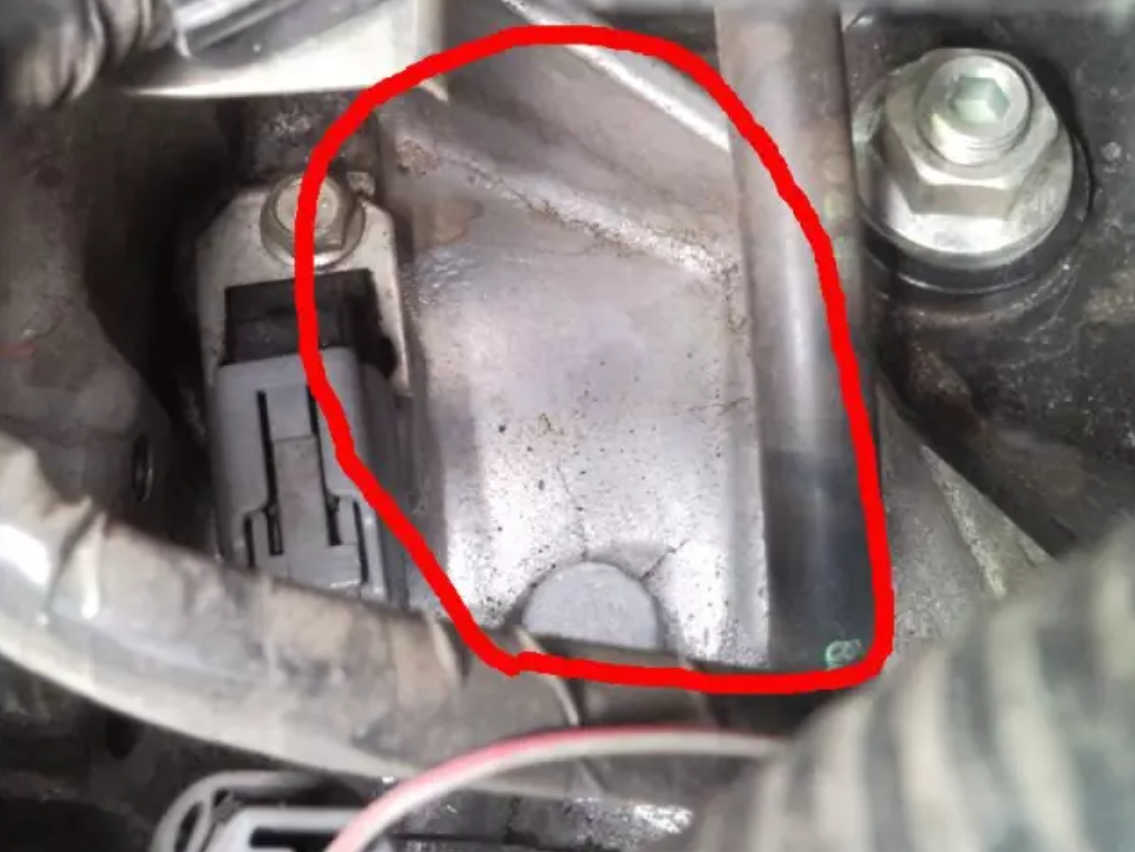

油脂
油脂甚至指印都會(huì)成為局部腐蝕的腐蝕源。由于這些物質(zhì)能起屏障作用，它們會(huì)影響化學(xué)和電化學(xué)清理效果，因而必須徹底清理掉。ASTM A380有一種簡單的斷水(WATERBREAK)試驗(yàn)檢測(cè)有機(jī)污染物。試驗(yàn)時(shí)，從垂直表面的頂部澆下水，在向下流的過程中水會(huì)沿著有機(jī)物質(zhì)的周圍分開。熔劑和/或酸性化學(xué)清洗劑可清除油跡和油脂。

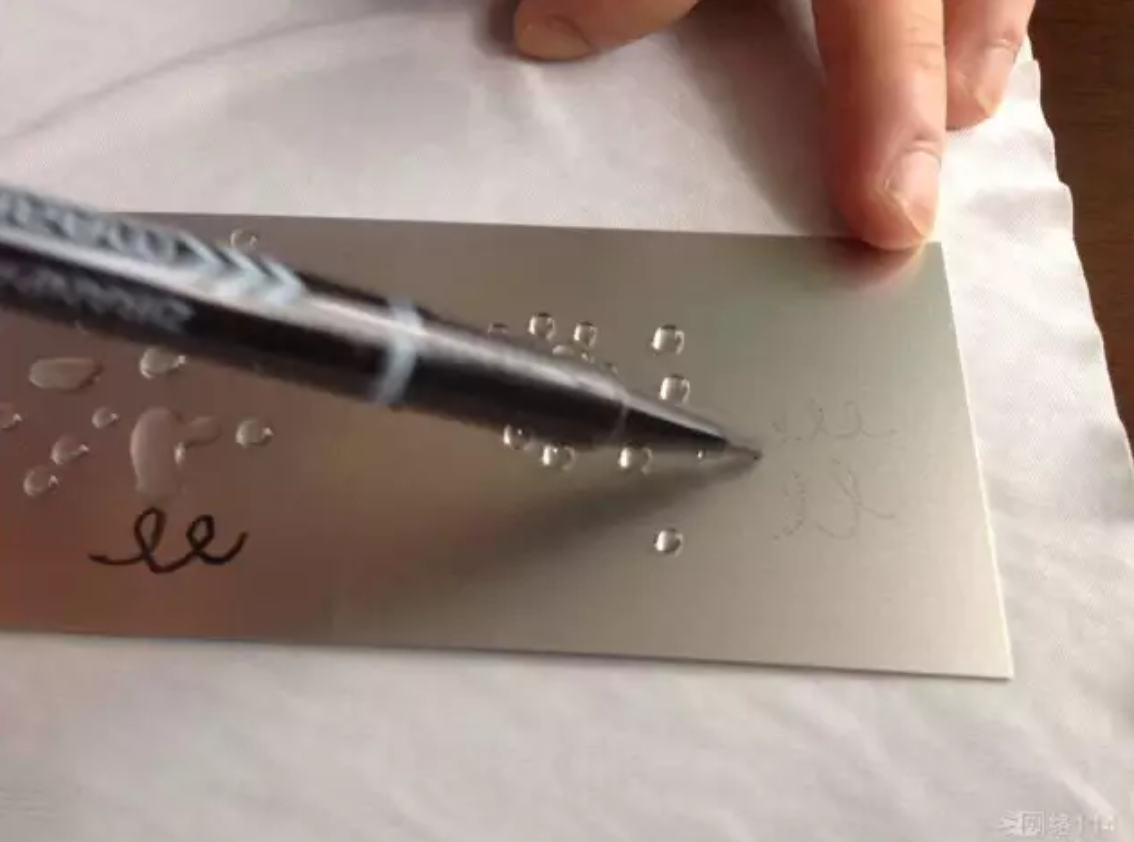

油漆、粉筆和標(biāo)記筆印
這些污染物的影響與油和油脂的影響相似。建議用干凈的刷子和干凈的水或堿性清洗劑進(jìn)行洗滌，也可以使用高壓水或蒸汽沖洗。
